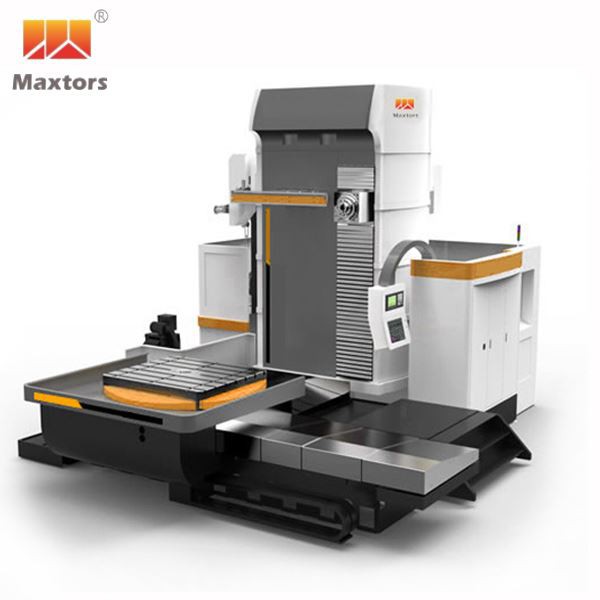

Představení produktu

CNC vyvrtávací fréza je automatické obráběcí zařízení vyvinuté na bázi běžných frézek. Technologie zpracování obou je v zásadě stejná a struktura je také trochu podobná. Zařízení má dva typy bez zásobníku nástrojů a se zásobníkem nástrojů. Mezi nimi se typ se zásobníkem nástrojů nazývá také obráběcí centrum. Zařízení je k dispozici v horizontálním nebo dvousloupovém provedení, můžete si vybrat různé velikosti a typy podle svých potřeb. Lze jej efektivně použít k obrábění dílů, forem a odlitků různých velikostí pro snížení výrobních nákladů a zvýšení ekonomiky.

Vlastnosti produktu

CNC vyvrtávací fréza může zpracovávat adaptabilní a flexibilní díly a má vysokou efektivitu výroby. U dílů se složitými obrysy nebo rozměry, které jsou obtížně zpracovatelné běžnými stroji, lze také snadno zkompletovat, protože po jednom upnutí a umístění může zařízení zpracovávat díly, které vyžadují víceprocesové zpracování. Zařízení má nejen vysokou přesnost zpracování a spolehlivou kvalitu zpracování, ale může také účinně zabránit chybám provozu způsobeným lidským faktorem. Díky vysokému stupni automatizace výroby dokáže výrazně snížit pracnost operátorů.

Specifikace produktu

Modelka	Jednotka	MHBM110	MHBM110A	MHBM110B	MHBM130
Cestovat
X cestování (standardní)	milimetr	2500	2500	2500	2000
X cestování (volitelné)	milimetr			3000/3500	2500/3000/3500
Y Travel (standardní)	milimetr	1800	1800	2200	2200
Y Travel (volitelné)	milimetr				2600
Z Travel (standardní)	milimetr	1500	1500	1500/2000 (volitelně)	1500/2000 (volitelně)
W Travel (standardní)	milimetr	400	550	550	700
Vřeteno
Střed vřetena k povrchu stolu	Milimetr	0~1800	0~1800	0~2200	0~2200
Nos vřetena do středu stolu	Milimetr	100~2000	150~2200	150~2200	-40~2160
Vřeteno pr.	milimetr	110	110	110	130
Kužel vřetena		ISO50	ISO50	ISO50	ISO50
Otáčky vřetena (standardní)	ot./min	35~3500	35~3500	35~3500	35~3000
Řazení rychlosti vřetena		2 směny	2 směny	2 směny	2 směny
Způsob jízdy		Převodovka	Převodovka	Převodovka	Převodovka
Pracovní stůl
Velikost pracovního stolu (volitelné)	milimetr	1250×1250		1400×1600	1400×1600 (1600×1800)
Indexovací úhel	stupně	1 stupeň (standardní)0.001 stupně (optim.)	1 stupeň (standardní)0.001 stupně (optim.)	1 stupeň (standardní)0.001 stupně (optim.)	1 stupeň (Std.)0.001 stupně (op
Referenční průměr díry.	milimetr	60H7	60H7	140H7	Φ140H7
Max. Načítání na stůl	KG	5000	6000	8000	8000/10000
T-drážka	milimetr	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
Přesnost indexování	sek	15 stupňů	15 stupňů	15 stupňů	15 stupňů
Opakovaná přesnost polohování	sek	4"	4"	4"	4"
Přesnost kodéru	sek	±5"	±5"	±5"	±5"
Způsob jízdy
Osa XYZ		Přímo	Přímo	Přímo	Přímo
Osa W		Typ pásu	Typ pásu	Typ pásu	Typ pásu
Protizávaží osy Y		Balanční blok	Balanční blok	Hydraulické	Hydraulické
Rychlost posuvu
X/Y/Z/W Rychlost posuvu řezání	m/min	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
Rychlost rychlého posuvu X/Y/Z/W	m/min	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Axiální pohon
Kuličkový šroub osy X	milimetr	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kulový šroub osy Y	milimetr	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Kulový šroub osy Z	milimetr	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kuličkový šroub osy W	milimetr	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (volitelné)
Nástroje Kapacita		40	40	40	60
Metoda výběru nástroje		Absolutní hodnota	Absolutní hodnota	Absolutní hodnota	Absolutní hodnota
Typ výměny nástroje		Typ ramene	Typ ramene	Typ ramene	Typ ramene
Typ stopky nástroje		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Max. Hmotnost nástroje	KG	25	25	25	25
Max. Délka nástroje	milimetr	500	500	500	500
Max. Průměr nástroje (č. přilehlé)	milimetr	125/250	125/250	125/250	Φ125/250
Vřeteno a motor
Vřetenový motor	KILOWATT	FANUC 15/18.5	FANUC 15/18.5	FANUC 15/18.5	FANUC 22/30
Vřeteno Max. Točivý moment	Nm	787/965	787/965	787/965	3002/4093
Přesnost
Přesnost polohování	milimetr	±0.010	±0.010	±0.010	±0.010
Opakovaná přesnost polohování	milimetr	±0.005	±0.005	±0.005	±0.005
Ostatní
Požadovaný tlak vzduchu	kgf/ cm²	6	6	6	6
Požadováno napájení	KVA	45	45	55	85
Kapacita vodní nádrže	L	315	315	315	315
Stopa
Délka	milimetr	5430	5430	5970	7970
Šířka	milimetr	6450	6450	6080	6080
Výška	milimetr	4590	4590	4990	4790
Hmotnost	KG	33000	33500	34000	40000

Modelka	Jednotka	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
Cestovat
X cestování (standardní)	milimetr	2500	2000	3500	4500
X cestování (volitelné)	mm	3000/3500	2500/3000/3500	4500/5500	5500
Y Travel (standardní)	milimetr	2200	2200	2600	3500
Y Travel (volitelné)	milimetr		2600	3500
Z Travel (standardní)	milimetr	1500/2000 (volitelně)	1500/2000 (volitelně)	1500/2000 (volitelně)	2000/2500 (volitelně)
W Travel (standardní)	milimetr	550	700	700	700
Vřeteno
Střed vřetena k povrchu stolu	Milimetr	0~2200	0~2200	0~2600	0~3500
Nos vřetena do středu stolu	Milimetr	150~2200	-40~2160	100~2300	200~2900
Vřeteno pr.	milimetr	110	130	130	130
Kužel vřetena		ISO50	ISO50	ISO50	ISO50
Otáčky vřetena (standardní)	ot./min	35~3500	35~3000	35~3000	35~3000
Řazení rychlosti vřetena		2 směny	2 směny	2 směny	2 směny
Způsob jízdy		Převodovka	Převodovka	Převodovka	Převodovka
Pracovní stůl
Velikost pracovního stolu (volitelné)	milimetr	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
Indexovací úhel	stupně	1 stupeň (standardní)0.001 stupně (optim.)	1 stupeň (Std.)0.001 stupně (op	1 stupeň (Std.)0.001 stupně (op	1 stupeň (Std.)0.001 stupně (op
Referenční průměr díry.	milimetr	140H7	Φ140H7	330H7	330H7
Max. Načítání na stůl	KG	8000	8000/10000	15000/20000	20000/25000
T-drážka	mm	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
Přesnost indexování	sek	15 stupňů	15 stupňů	15 stupňů	15 stupňů
Opakovaná přesnost polohování	sek	4"	4"	4"	4"
Přesnost kodéru	sek	±5"	±5"	±5"	±5"
Způsob jízdy
Osa XYZ		Přímo	Přímo	Přímo	Přímo
Osa W		Typ pásu	Typ pásu	Typ pásu	Typ pásu
Protizávaží osy Y		Hydraulické	Hydraulické	Hydraulické	Hydraulické
Rychlost posuvu
X/Y/Z/W Rychlost posuvu řezání	m/min	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
Rychlost rychlého posuvu X/Y/Z/W	m/min	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Axiální pohon
Kuličkový šroub osy X	milimetr	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kulový šroub osy Y	milimetr	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Kulový šroub osy Z	milimetr	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Kuličkový šroub osy W	milimetr	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (volitelné)
Nástroje Kapacita		40	60	60	60
Metoda výběru nástroje		Absolutní hodnota	Absolutní hodnota	Absolutní hodnota	Absolutní hodnota
Typ výměny nástroje		Typ ramene	Typ ramene	Typ ramene	Typ ramene
Typ stopky nástroje		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Max. Hmotnost nástroje	KG	25	25	25	25
Max. Délka nástroje	milimetr	500	500	500	500
Max. Průměr nástroje (č. přilehlé)	milimetr	125/250	Φ125/250	Φ125/250	Φ125/250
Vřeteno a motor
Vřetenový motor	KILOWATT	FANUC 15/18.5	FANUC 22/30	FANUC 22/30	FANUC 22/30
Vřeteno Max. Točivý moment	Nm	787/965	3002/4093	3002/4093	3002/4093
Přesnost

14 VMC Linear Feature

Standardní konfigurace

● Vertikální typ

● BT40 8000otáčky vřetena

● Vřetenový olejový chladič

● Systém trysek chladicí kapaliny vřetena

● Lineární kolejnice osy XYZ

● Servomotor osy XYZ

● Plně uzavřená ochrana proti stříkající vodě

● Elektrický skříňový výměník tepla

● Rozhraní pro přenos dat

● Automatický systém mazání

● Řezací systém chladicí kapaliny

● LED pracovní lampa

● Kontrolka konce programu

● Přenosné elektronické ruční kolo (MPG)

● Vyrovnávací šrouby a bloky

● Systém tryskání řezacího vzduchu

● CNC Manuál & Návod k obsluze

● Chladicí systém s proplachováním třísky

● Vodní nádrž

● Bezpečnostní dveře

● Transformátor (podle místního napětí)

● Řídicí jednotka CNC Mitsubishi

Volitelná konfigurace

○Vřeteno BT/ISO/HSK-A63 10000~30 000 ot./min

○Chladicí kapalina přes vřeteno (CTS)

○Systém ATC/Tool Magazine

○Elektrická skříň AC

○Systém šnekového dopravníku třísek

○Systém řetězového dopravníku třísek

○Otočný stůl 4. osy

○Naklápěcí a otočný stůl 5. osy

○Lineární měřítko

○Auto.Tool Měřicí systém

○Auto.Workpiece Měřicí systém

○Značka CE

○Zvýšení sloupu stroje

○LNC/Syntec CNC ovladač

○Řídicí jednotka CNC FANUC/Siemens/Heidenhain

○Další možnosti dle požadavku
