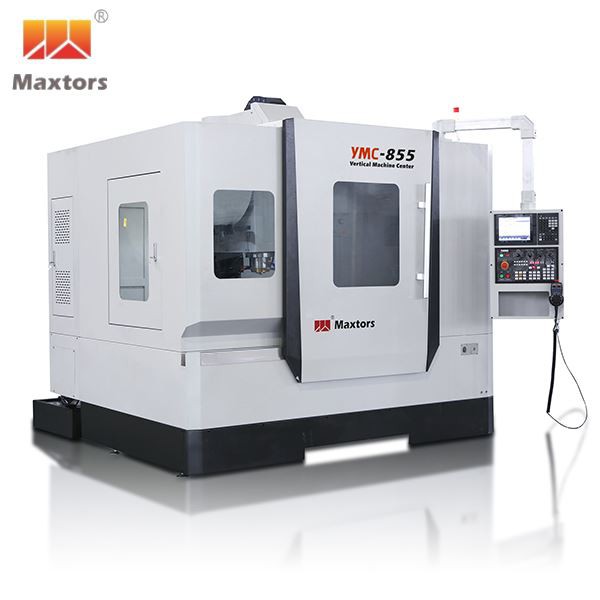

4osé obráběcí centrum

Představení produktu

4osé obráběcí centrum je produkt, který integruje různé technologie, včetně mechanických, elektrických, hydraulických, informačních technologií atd. Čtvrtou osou je indexově řízená indexovací hlava, která může zlepšit rovinu obrábění nástroje a snížit opakované upínání obrobku, což výrazně zlepšuje celkovou přesnost obrábění obrobku, což je výhodné pro zjednodušení procesu, zlepšení efektivity výroby a zkrácení výrobního cyklu. Použití tohoto zařízení je tedy velmi široké. Přidáním rotačního hřídele lze vytvořit úhlové přesazení mezi nástrojem a obrobkem, rozšířit rozsah zpracování a vytvořit příznivé řezné podmínky.



Funkce

Základna, lože a další konstrukce 4osého obráběcího centra byly kaleny, aby byla zajištěna stabilita obráběcího stroje a prodloužena jeho životnost.

Lineární vedení třídy P má vysokou přesnost a může učinit pohyb stabilnější, což je velmi vhodné pro vysokorychlostní mobilní zpracování.

Chladič oleje může snížit teplotu, když vřeteno běží vysokou rychlostí, čímž je odolnější.

Pokročilý řídicí systém 4osého obráběcího centra se nejen snadno ovládá, ale má také velmi stabilní výkon.



Specifikace produktu

Položky	Jednotka	YMC-855V
Velikost stolu	mm	1000×550
Max.Načítání	KG	500
T-Slot	mm	5-18×120
4. osa Průměr otočného stolu	mm	Φ125/160/170/210/255
X/Y/Z cestování	mm	800/550/550
Nos vřetena ke stolu	mm	140~690
Kužel vřetena		7/24 Kužel č.40
Rychlost vřetena	ot./min	8000
Kapacita ATC	T	24
Osa X/Y/Z Max. Rychlý posuv (G00)	m/min	30/30/20
Osa X/Y/Z Max. Posuv řezu (G01)	m/min	8
Vstup napájení	V	380
Frekvence	Hz	50
Celková elektrická kapacita	KVA	20
G.W.	KG	5000
Rozlišení XYZ Axis Control	mm	0.001
CNC ovladač		Mitsubishi M80B



Standardní konfigurace

1) Mitsubishi M80B CNC ovladač, servomotor, servo ovladač

2) Servomotor Mitsubishi Spindle

3) Vřeteno BT40 8000RPM

6) přesný šroub a vodítko

7) Tříosé lineární vedení Taiwan HIWIN

8) Tříosá ochrana kolejnic

9) Automatický mazací systém

10) chladicí systém, s vodním čerpadlem

11) Plná ochrana plechového systému

12) 380v 50Hz 3fázové

13)4^čtosa s ručním koníkem nebo rotačním koníkem

(φ125mm/φ160mm/φ170mm/φ210mm/φ255mm si můžete vybrat vhodný)

14) Vyrovnávací podložky a šrouby



Hlavní komponenty

Ne.	položky	Značka	Původ
1	CNC ovladač	Mitsubishi	Japonsko
2	Vřetenový motor	Mitsubishi	Japonsko
3	Motor osy X/Y/Z	Mitsubishi	Japonsko
4	Kulový šroub	HIWIN/PMI	Tchaj-wan
5	Lineární vedení	HIWIN/PMI	Tchaj-wan
6	NSK/SKF/IBC	NSK/SKF/IBC	Japonsko/Švédsko/Německo
7	Vřeteno	KENTURN	Tchaj-wan
8	Chladič vřetenového oleje	RUCOL	Čína
9	Servospojka	KTR	Německo
10	Tepelný výměník pro elektrický rozvaděč	RUCOL/ZDARMA	Čína
11	MPG	TOSOKU	Japonsko
12	ATC (Automatic Tool Changer) -Volitelný	AIMACH	Čína



Poznámka:Vyhrazujeme si právo upravit značku podle situace dodávek, ale ne méně než Kvalita uvedené značky.
