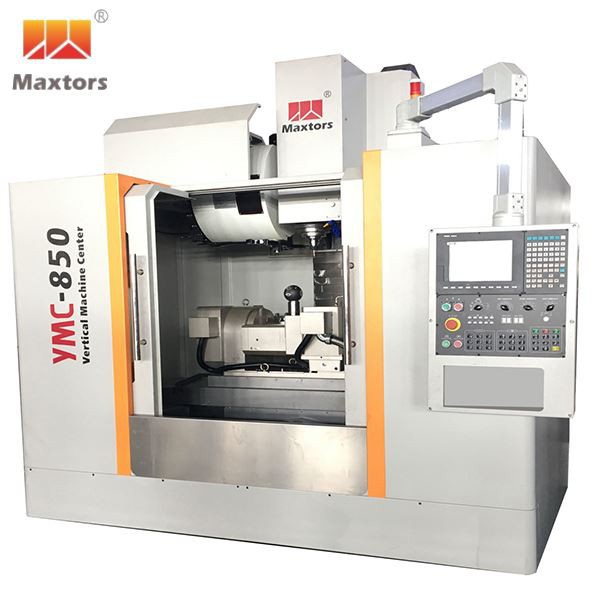

5osé obráběcí centrum

Vertikální typ 5osého cnc frézovacího obráběcího centra

5osé obráběcí centrum VMC s naklápěcím a otočným stolem

5osý CNC stroj Steel Sphere pro strojírenství ocelových konstrukcí



Specifikace produktu

Položky	Jednotka	YMC-850V
Stůl
Průměr stolu	mm	Φ125/170/210/255/320
Max.Načítání	KG	30
Cestovat
X/Y/Z cestování	milimetr	800/500/500
Osa B	stupně	-30~ plus 110
Osa C	stupně	360
Nos vřetena ke stolu	milimetr	130~630
Vřeteno
Kužel vřetena		7/24 Kužel č.40
Rychlost vřetena	ot./min	8000
Výkon motoru vřetena	KILOWATT	11
Krmit
Rychlý posuv (X/Y/Z)	m/min	30/30/30
Posuv řezu (X/Y/Z)	m/min	10/10/10
ATC (volitelně)
Typ ATC		Bezruží/Arm
Počet nástrojů	ks	12/16/20/24
Velikost nástrojů (úplné nástroje)	milimetr	Φ80/300
Max. hmotnost nástroje	KG	8
Přesnost
Přesnost polohování	milimetr	±0.008/300
Přesnost přemístění	milimetr	±0.005/300
Ostatní
Stopa	milimetr	2700×2200
Výška stroje	milimetr	2700
G.W.	KG	5400



Hlavní konfigurace

● Vertikální typ

● Čelní deska prům.125~320mm naklápěcí a otočný stůl

● Vřeteno 11KW BT40 8000ot./min

● Chladič vřetenového oleje

● Lineární vodicí lišty osy XYZ HIWIN/PMI

● 3osé kuličkové šrouby HIWIN/PMI

● Servomotor YASKAWA osy XYZ

● ruční kolo (MPG)

● Vyrovnávací šrouby a bloky

● 12~24 stanic Automatický měnič nástrojů (volitelně)

● Maxtors nebo SYNTEC 5osý simultánní CNC ovladač
